台湾人设计出的可拆解负压隔离病房,便宜又实用还环保



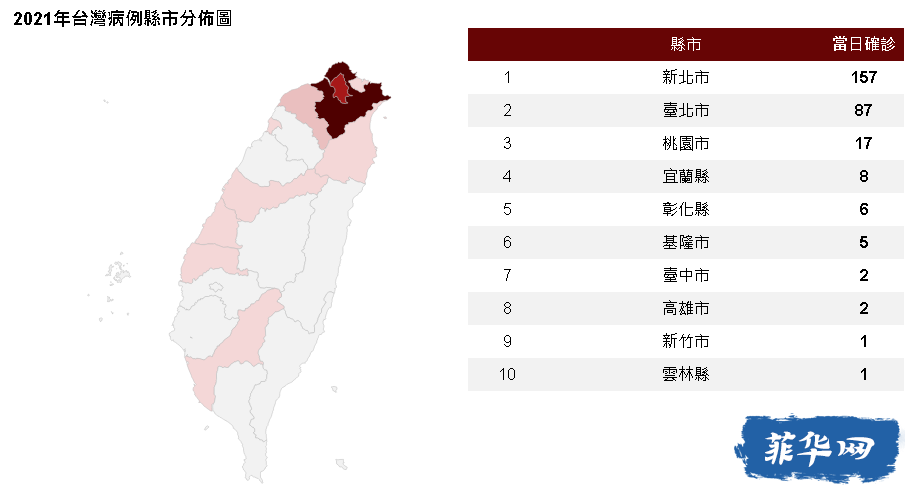

台湾4月底以来,因为中华航空飞行员和防疫旅馆的漏洞,致使新冠病毒传入岛内,疫情不断升温;尤其是从5月13日开始,新增确诊病例数呈几何级数增长,8天新增确诊千六,疫情狂飙。而且岛内局部地区仅仅这8天时间内出现了医疗短缺的情况,不少人担忧病床数可能不足。

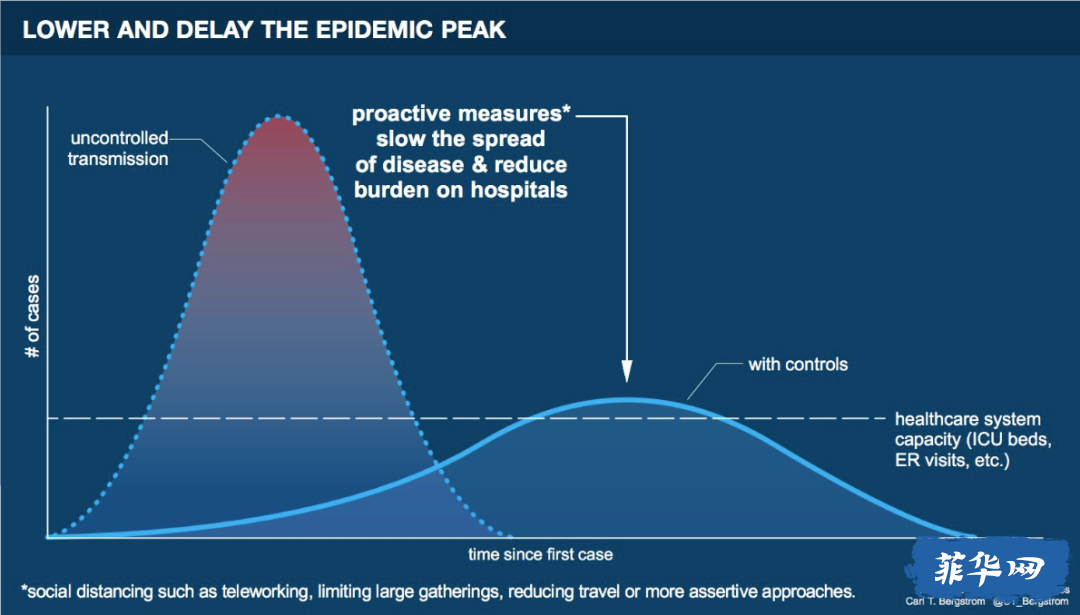

重新发一下这张失控疫情和受控疫情曲线对照图,中间的虚线是一定区域内的医疗能力总量。就是说如果疫情像现在的这2个月来的印度或者前2个月的马尼拉或者去年底武汉一样失控的话,很多感染了病毒的人是不能得到医院救治机会的。如果疫情受控,虽然可能延宕的时间会比较长,可是绝大多数感染者能够得到医院救治的机会,这样的话就能很好的拉低死亡率。

其实早在去年4月,在全球疫情迅速蔓延的时候,台湾国立成功大学和台湾九典联合建筑师事务所合作,自主研发出了全球第一款可拆解回收的负压隔离病房“移动式紧急部署检疫医院原型QurE”,改善了现有各种隔离中心的缺失,规划了医护与病患行动线路分离(防止接触传染),在防疫期间迅速提供安全且高质量的医疗环境,最重要的是,QurE原型屋从设计概念到实体建造的所有研发设计过程都在网站公开,提供全球下载。


可拆解的负压隔离病房

这款很牛B的负压隔离病房是由建筑师张清华主导设计的,她的设计方案在网上公布之初就有菲律宾医院打电话咨询。现在岛内疫情狂飙、负压隔离病房出现短缺,台湾政府甚至在考虑新建方舱医院的时候,这款被晾了一年多的可拆解的负压隔离病房又热了起来。

张清华,出生于1957年,女,台湾建筑师,出生于台南,台湾国立成功大学建筑系毕业,美国宾夕凡尼亚大学建筑硕士学位。1999年与同行成立九典联合建筑师事务所,代表作品为台北市立图书馆北投分馆、台北花博新生三馆等。



张清华

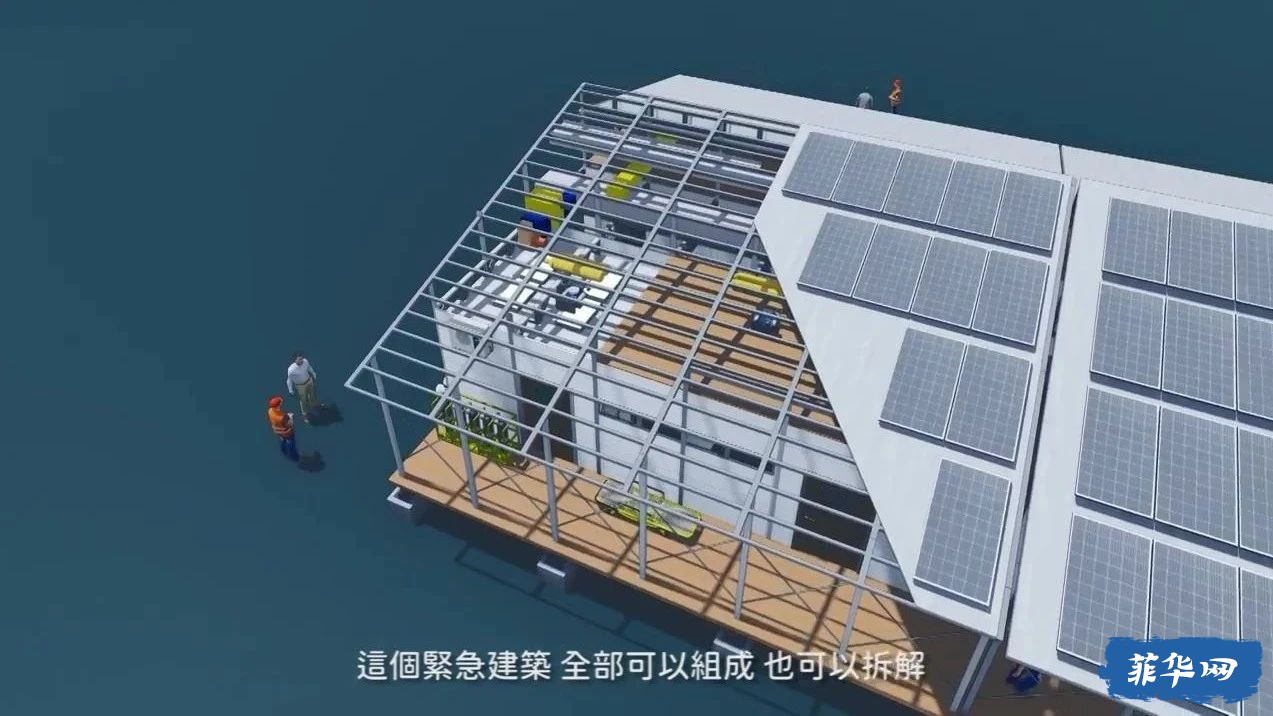

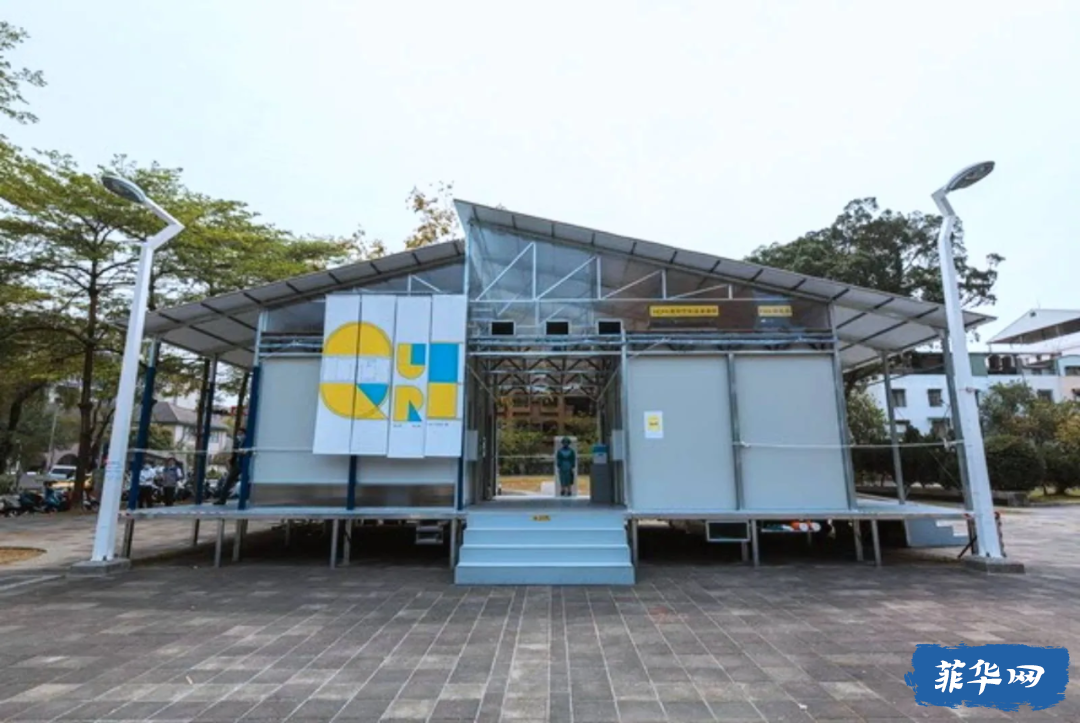

QurE的全名是“移动式紧急部署检疫医院原型”,一个套只有13.2平米大、可快速组装的单人套房式负压隔离病房,其中病床占6.6平米,盥洗室占3.3平米,医护工作间3.3平米;几个单元拼起来,就是一个具备检疫、X光检查等功能的小型紧急医院,每平米造价约550元至800元人民币左右。

QurE的意涵是“Quarantine Unitsfor Recovery, Emergency, and Ecology”(复原、紧急、环保的隔离病房)。台南长大的张清华说,将Cure(治疗)的C换成Q,还有层隐藏版意义:“就是台湾很Q、很有韧性啦!”



video: https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1873036045357776907可拆解的负压隔离病房的组装视频

她认为,全球因疫情焦头烂额,唯有台湾疫情和缓,有余裕创意思考解方;“建筑师无法送珍奶,也不会做口罩,那就送知识给世界吧!Taiwan can also help by architect!”

时间回到去年4月初,张清华巧遇成功大学(以下简称成大)规划与设计学院郑泰升。身为成大建筑系校友,她半开玩笑问,成大是全国唯一有建筑、医学、电机系的大学,“We have to do something!(我们该做点什么)”

话很快传到成大校长苏慧贞那儿,以执行力著称的她,当周日就跨院所召来相关系所讨论,最忙碌的成大医院院长沈孟儒也穿着白袍出席,提出医护的需求。

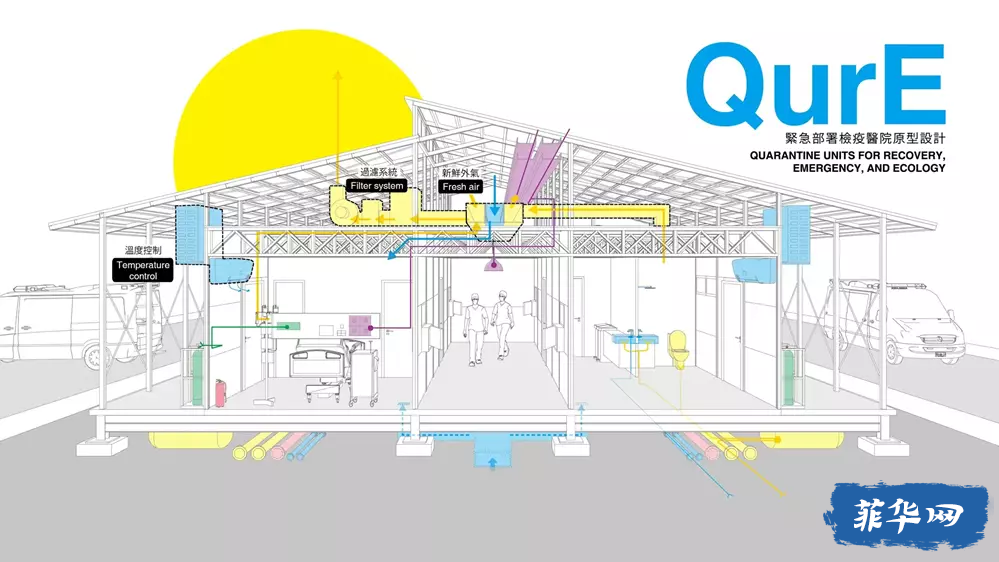

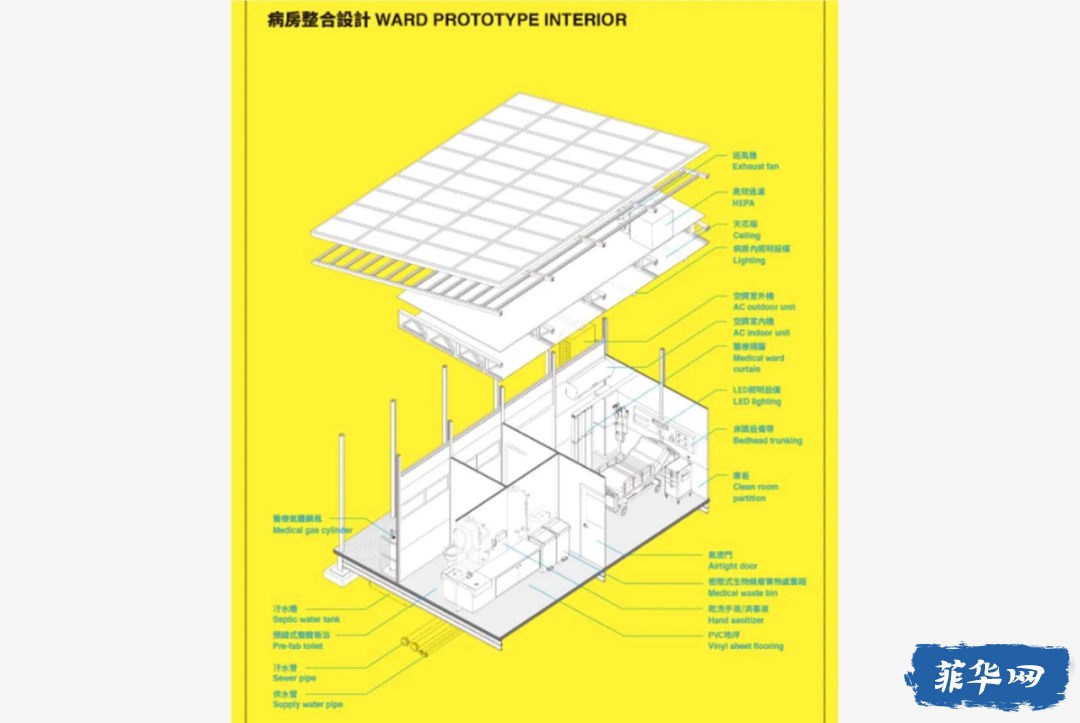

可拆解的负压隔离病房剖面图

设计时,张清华脑海里全是全身包得密不透风的医护人员,“他们一定是很担心被感染才会穿成那样。”这也给了她灵感:病房设计不能只想病人,也须保护医护。QurE的设计概念,便从 “提供医护一个安全工作环境”出发,有三大保护措施:

第一,医病分流。病患入院时,是走后方较窄的“污染通道”;前方较宽的”洁净走廊”,只供医护与机器设备移动。

第二,病房下方垫高,防淹水、隔湿热,也让路给污水与电力管线走。屋顶则是双层设计,除隔热蓄温,也可埋进空气过滤系统。最后,考虑传染病多发生在冬天,屋顶是太阳能板,设计成北高南低的不对称状,让太阳光自然射入室内,为医护赶走忧郁。屋顶墙壁则是无尘室专用的库板,减少接缝;发电机、水箱与污水处理都是移动式,设在病房末端,减少对病人的干扰。



第三,由于一组医护人员通常照顾12位病患,所以一排病房有12间;当这组医护过劳,就能调派他组接手。

整合式的病房设计既符合病患照护需求,更是实用且安全的医护人员工作环境。

因应新冠疫情,全球的紧急医院可分为三种:搭建临时帐篷、征用大型场馆安置大量感染病患,以及在空地搭建巨型临时院所,即“方舱医院”。这些做法各有缺点,空间简陋闷热、病人缺乏隐私;也恐交叉感染,威胁医护安全。而随意找块地灌混凝土大兴土木,更使信仰永续的张清华难以接受。



另一些学校、新创则推出“病房懒人包”。例如,与九典建筑师事务所合作过国图南馆的麻省理工学院教授拉蒂(Carlo Ratti),便设计了一款加护病房货柜CURA,配有各种病房设施;来不及盖医院的城市,购买货柜即可。

但负压病房与一般病房最大差别,在于它专门给肺结核等法定传染病患居住。这种病房内部的压力比房外小,所以空气会由外往里流,故称为负压;房内还有特殊抽风口,空气抽出后须清净过滤,才能排放到外界。这些特殊设计,也使负压病房一间造价高达70万元人民币,难以负担。

张清华归纳各国的应对方案,设计出了环保、实用且成本较低的负压病房。“我们要做的是循环经济,”她认为,未来灾难、疫情恐愈来愈多,临时大型医疗恐成常态;而建筑工地常见的白色工务所,给了她一个灵感:工务所的组件都是用租的,工地完工后就全数拆除,组件还给营造厂,等待下次开工再用。所以,QurE每个零件都能分解,疫情或灾害结束后,工厂都能回收零件,让空地回复原状。

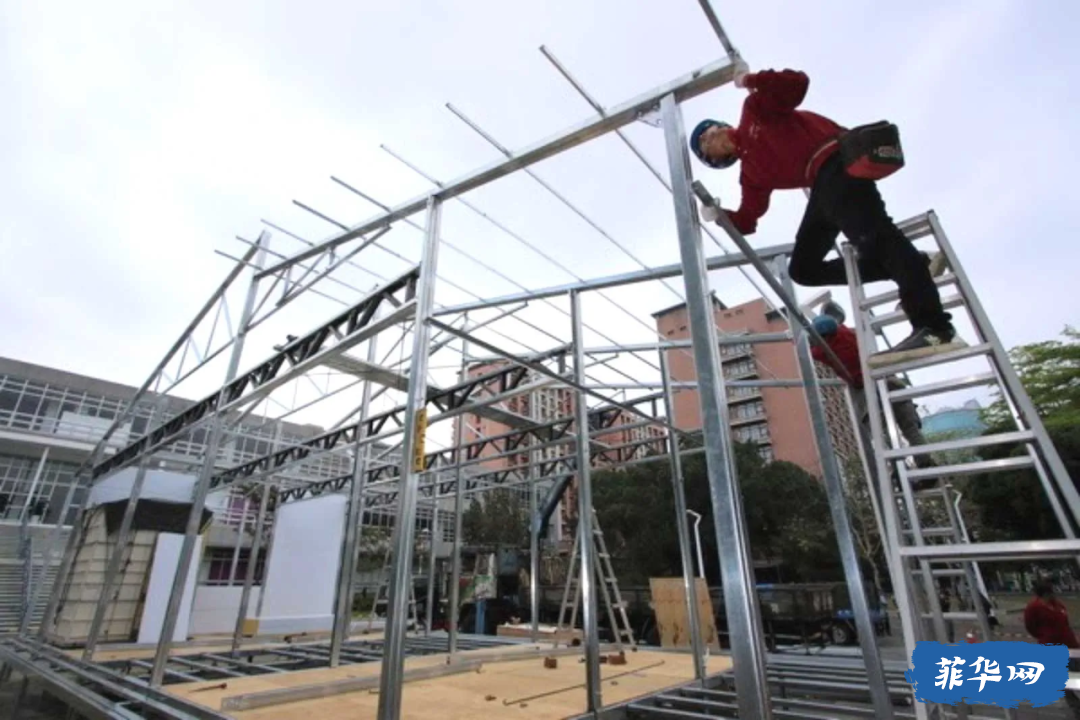

正在安装中的可拆解的负压隔离病房 下图同

她也将病房单元模块化,减少生产所需时间;也能在医院外空地快速组装,方便医护照护;疫情过后,也可以拆解、运送、储藏、再利用。

张清华花1周画出设计图。原本只想做模型,但学校想分享给更多人,而模型太小、无法具体感受。因此,张清华决定登高一呼,打电话给各营建企业赞助设备、一起做出样品屋。各个企业老总们一听说做可拆解负压隔离病房各个都一口答应。

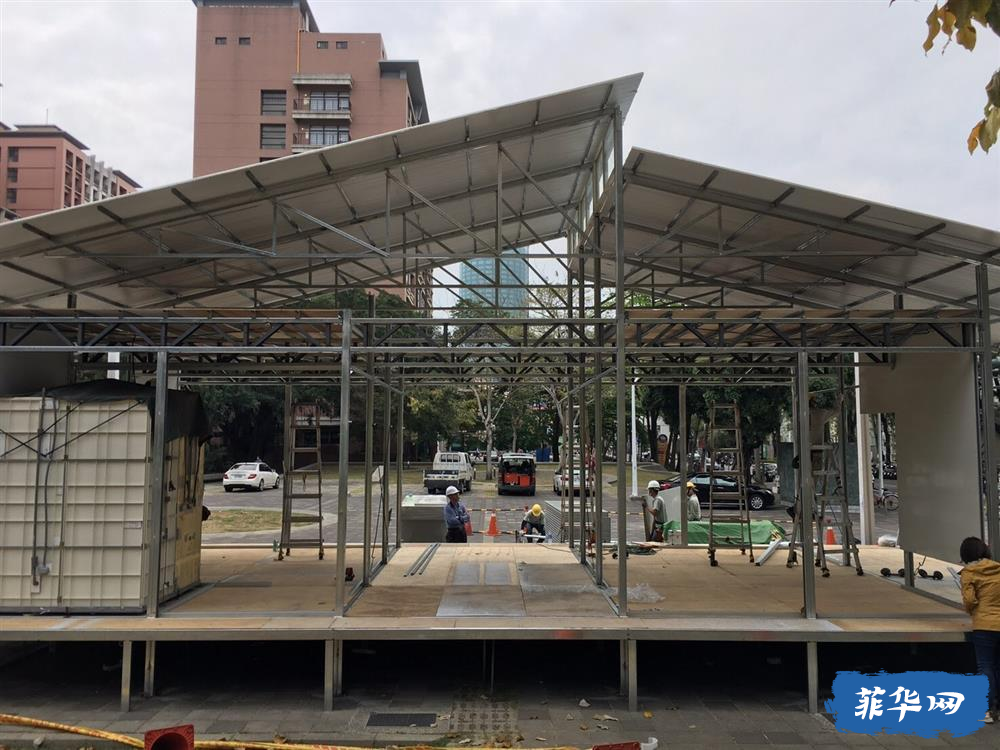

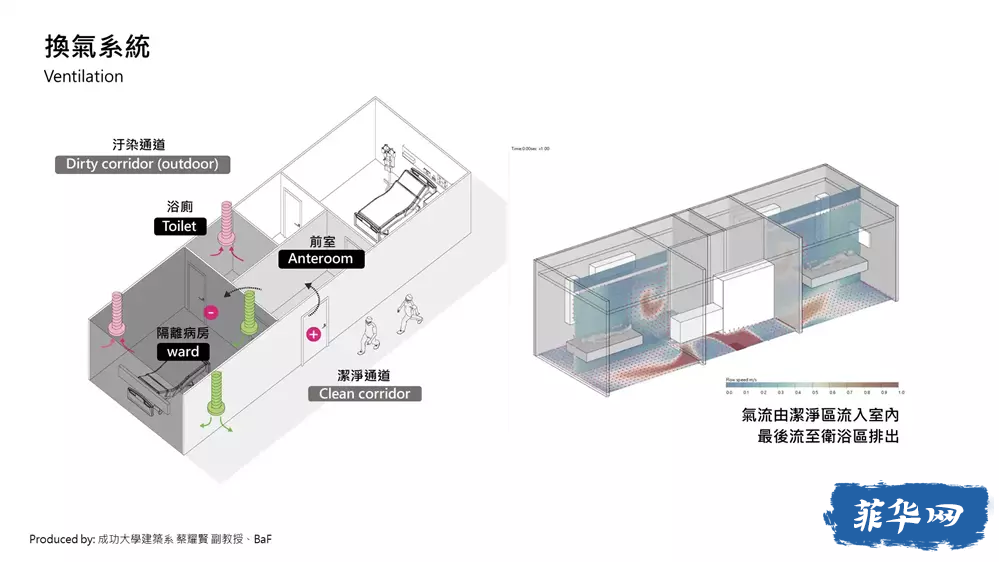

成大建筑系结构组负责画好病房3D结构,建筑系副教授蔡耀贤也用计算机与实体仿真分析量测病房内气流,一切都是真枪实弹。原本预计3天内完工,但因为是首次试做,最后花了8天。



虽然这次病房没派上用场,“最重要的是为下一次做好准备!”张清华说。设计图一上线,菲律宾医院立刻来电询问,法国媒体也来采访。有人提醒张清华“一定会被抄袭!”她闻言大笑,“这就是我们的目的!各行各业动起来呀,不要只让陈时中在累!”
